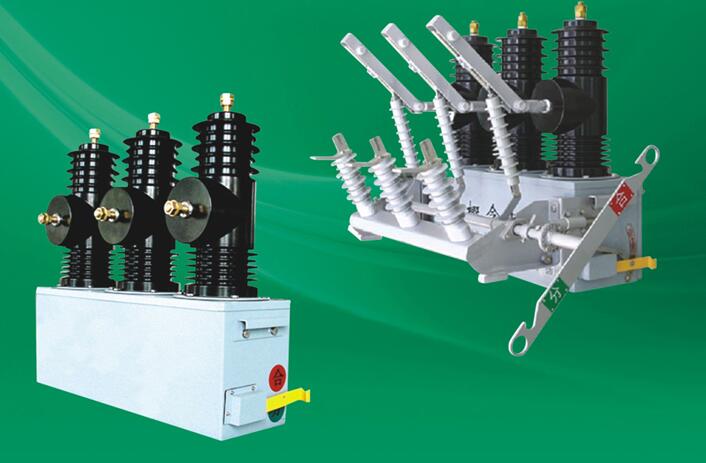

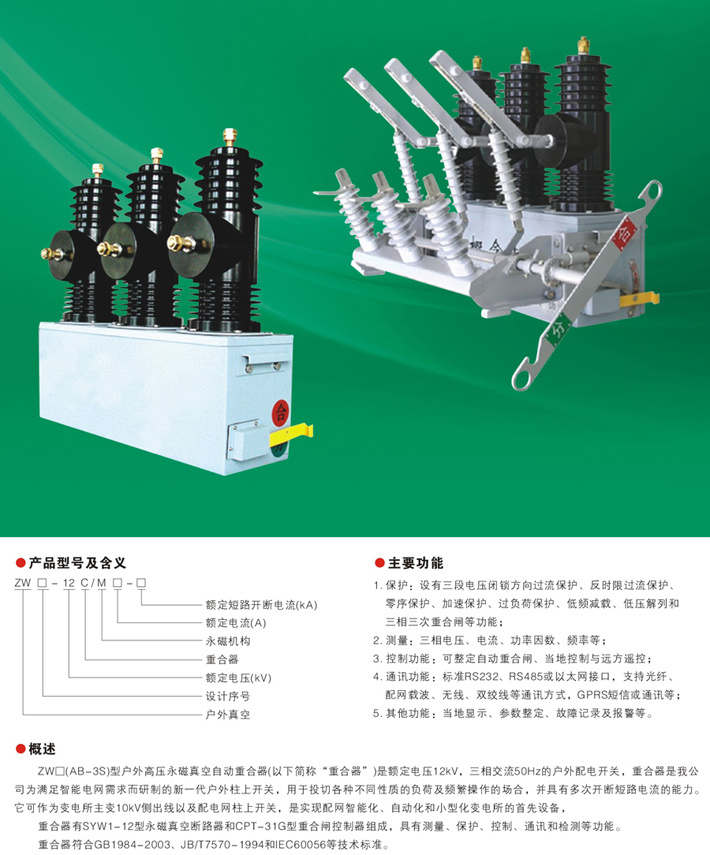

户表真空永磁断路器重要由集成固封极柱、电流互感器、永磁操动机构组成。断路器为幼型化设计 ，永磁操动机构通过箱体固定。该结构简洁明快 ，设计精度高 ，装置极为方便 ，且现场装置时无需调整即可满足真空灭弧室开距和超程要求。表壳选取不锈钢箱体或经达克罗防锈处置的钢板箱体 ，美观风雅。同时配有手动分闸装置 ，隔脱离关和电流互感器可供用户选
择 ，充分满足用户的分歧必要；П碚婵沼来哦下菲餮∪∠冉挠来挪俣。
此机构利用一种稳态的磁路系统 ，使用激磁线圈驱动铁芯到相应的极限地位 ，并利用高机能永磁体所提供的磁场能量 ，使之维持在极限地位。引发其中一个激磁线圈使之产生大于渣滓维持力的驱动力 ，即可使永磁机构的动铁芯作为。
永磁操动机构省去了传统机构易损的储能、锁扣等机械装置 ，简化了结构 ，其零件数量较传统机构削减了70%以上 ，不仅简化了装配 ，并且大大提高了机构的靠得住性和寿命 ，同时由于选取了电容作为操作电源 ，预防了辅助电源颠簸对机构作为个性的影响 ，机能优越的操动机构可持久频仍操作 ，机构自身寿命可长达10万次 ，并真正做到永远性免守护。
断路器开关地位的检测选取了电子器件而没有物理接触 ，靠得住性高 ，
便得因操动机构引起的开关故障的概率大大降低。操动机构的节造由配套的智能节造单元实现 ，可当场任分、合操作 ，也可通过通讯接口进行？ ，断路器的其他信息也可通过通讯接口传输到所需处 ，通讯的通路可以为无线电、载波、有线通路、光纤通路等。
智能节造单元装置于柱上断路器的下方 ，断路器与智能节造单元之间在节造电缆衔接。智能节造单元的电源为AC/DC200V ，能够由变电站的电源系统提供 ，或由市电提供 ，或在开关的电源侧加装电压互感器（PT）来获得电源。
智能节造单元中建设有蓄电池 ，在正常工作中智能节造单元中的蓄电池处于浮充电状态 ，在表界电源失去时 ，由蓄电池供电 ，实现对断路器的节造 ，可保障断路器实现一个“分-0.3S-合分-T1-合分-T2-合分”的操作循环。断路器操动机构中设有手动分闸把手 ，作为节造系统或电源故障时辰闸操作之用。
