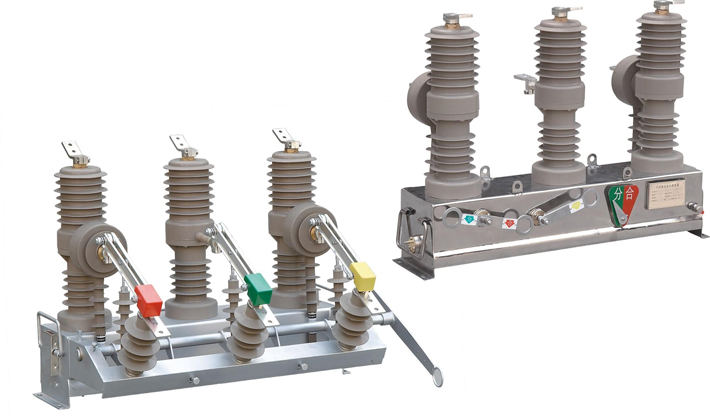

真空断路器工作道理与其他断路器相比之是灭弧介质分歧而已，真空不存在导电介质，使电弧急剧熄灭，因而该断路器的动静触头之间的间距很幼。该断路器通常用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展， 10kV真空断路器在我国已经大批量地出产和使用。对于检建人员来说，提高对真空断路器的意识，加强守护保养，使其安全运行，成了一个火烧眉毛的问题。本文以ZW27—12为例，简要注明真空断路器的道理与维建。

一、真空的绝缘个性

真空拥有很强的绝缘个性，在真空断路器中，气体极度稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很幼，因而，碰撞游离不是真空间隙击穿的重要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘粉碎的重要成分。

真空间隙中的绝缘强度不仅与间隙的大幼，电场的均匀程杜仔关，并且受电极资料的性质及表表情况的影响较大。真空间隙在较幼的距离间隙（2—3毫米）情况下，有比高压力空气与SF6 气体高的绝缘个性，这就是真空断路器的触头开距通常不大的原因。

电极资料对击穿电压的影响重要表此刻资料的机械强度（抗拉强度）和金属资料的熔点上？估慷群腿鄣阍礁，电极在真空下的绝缘强度越高。

尝试批注，真空度越高，气体间隙的击穿电压越高，但在10-4 托以上，就根基维持不变了，所以，要维持真空灭弧室的绝缘强度，其真空杜爪不低于10-4托。

二、真空中电弧的形成与熄灭

真空电弧和我们以前进建的气体电弧放电景象有很大的差距，气体的游离景象不是产生电弧的重要成分，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大幼分歧，电弧阐发的特点也分歧。我们通常把它分为幼电流真空电弧和大电流真空电弧。

1、幼电流真空电弧

触头在真空中开断时，产生电流和能量极度集聚的阴极黑点，从阴极黑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中点火。同时，弧柱内的金属蒸汽和带电质点不休地向表扩散，电极也不休的蒸发新的质点来补充。在电流过零时，电弧的能量减幼，电极的温度降落，蒸发生用削减，弧柱内的质点密度降低，最后，在过零时阴极斑隐没，电弧熄灭。

有时，蒸发生用不能维持弧柱的扩散速度，电弧忽然熄灭，发生截流景象。

2、大电流真空电弧

在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也显著了，因而，对于大电流真空电弧，触头间的磁场散布就对电弧的不变性和熄弧机能有决定性的影响。若是电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以来依然蒸发，介质复原难题，不能断开电流。

三、断路器的结构和工作道理

真空断路器的出产厂家比力多，型号也较繁芜。按使用前提分为户内（ ZNx—**）和户表（ZWx—**）两种类型。重要由框架部门，灭弧室部门(真空泡)，和操动机构部门组成。

断路器本体部门由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软衔接与真空灭弧室衔接而成。

机构为电动储能，电动分合闸，同时拥有手动职能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能批示等部件组成。

工作道理

真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，实现堵截电流的主张。

作为道理

储能过程：当储能电机 14接通电源时，电机带头偏疼轮动弹，通过紧靠在偏疼轮上的滚子10带头拐臂9及连板7摆动，推动储能棘爪6 摆动，使棘轮11 动弹，当棘轮11 上的销与储能轴套32的板靠住以来，二者一路活动，使挂在储能轴套上32 上的合闸弹簧21 拉长。储能轴套32 由定位销13 固定，维持储能状态，同时，储能轴套32 上的拐臂推动行程开关5堵截储能电机14 的电源，并且储能棘爪被抬起，与棘轮靠得住脱离。

合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁 15 的铁心被吸向下活动，拉动定位件13 向逆使仉方向动弹，解除储能维持，合闸弹簧21 带头储能轴套32逆使仉方向动弹，其凸轮压动传动轴套 30，带头连板29及摇臂27 活动，使摇臂27 扣住半轴25，使机构处于合闸状态。此时，连锁装置28 锁住定位件，使定位牛不能逆使仉方向动弹，达到机构联销的主张，保障了机构在合闸地位不能合闸操作。

分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器 19 中的顶杆向上活动，使脱扣轴16 动弹，带头顶杆18向上活动，顶动弯板26 并带头半轴25 向反使仉方向动弹。

半轴25 与摇臂27 解扣，在分闸弹簧的作用下，断路器实现分闸操作。

四、断路器的调试

开距与超行程断路器的开距与超行程的丈量能够凭据图三所示，在分合闸状态丈量出的 X 值之差为断路器的开距，Y 值之差为断路器的超行程。调整的步骤为放长或缩短绝缘操作杆3 或机构与主轴的连杆。

分合闸机构调整

1、摇臂 27 与半轴25 的扣接量为1.5~2.5mm,能够通过调整螺钉24 来实现。

2、传动轴套 30 动弹最大角时，摇臂27 与半轴间要有1.5~2mm的间隙，以保障传动轴套回落到合闸地位时，摇臂27 能自动扣接到半轴 25 上，能够通过螺钉31 的调节来实现。

3、辅助开关 2的转换应正确靠得住，能够通过调整辅助开关2的拐臂3地位及位杆4 的长短来实现。

4、在储能过程中，当棘爪达到最后一个齿的最高点时，应能保障储能轴套 32 上的拐臂使行程开关的触点靠得住切换，堵截电机电源，能够通过调整行程开关5 的高低前后地位来实现。

5、调整分闸合闸弹簧的预拉长度，保障断路器的靠得住分合，且分合闸速度达到划定值。

五、断路器的节造回路

在我国的农网 35KV尺度化变电站中，选取了节造母线和合闸母线分隔的准则。

在短路器的辅助常关接点与合闸线圈之间，把断路器储能行程开关的一对？拥愦谠旎芈。这样，在断路器未储能的情况下，将不能进行合闸操作。预防了在断路器未储能的情况下合闸，合闸回路维持，销毁合闸线圈。

同时，在接线的过程中，要把稳储能行程开关接点中合闸母线与节造母线的极性要一致，预防呈此刻开关蓄能时，合闸回路的电弧击穿行程开关，造成节造保险的熔断或节造空气开关的掉闸。

这一点在综合自动化变电站上要出格把稳。
